Beschreibung
Balkonkraftwerk bestehend aus einem 400 Watt Wechselrichter und einem Solarmodul mit einer Leistung 375 Watt Peak inklusive einer Halterung, die für einen Gitterbalkon oder ein einfaches Geländer geeignet ist. Die Halterung lässt sich für die Optimierung des Ertrags zwischen 45° bis 72° einstellen.
Überblick

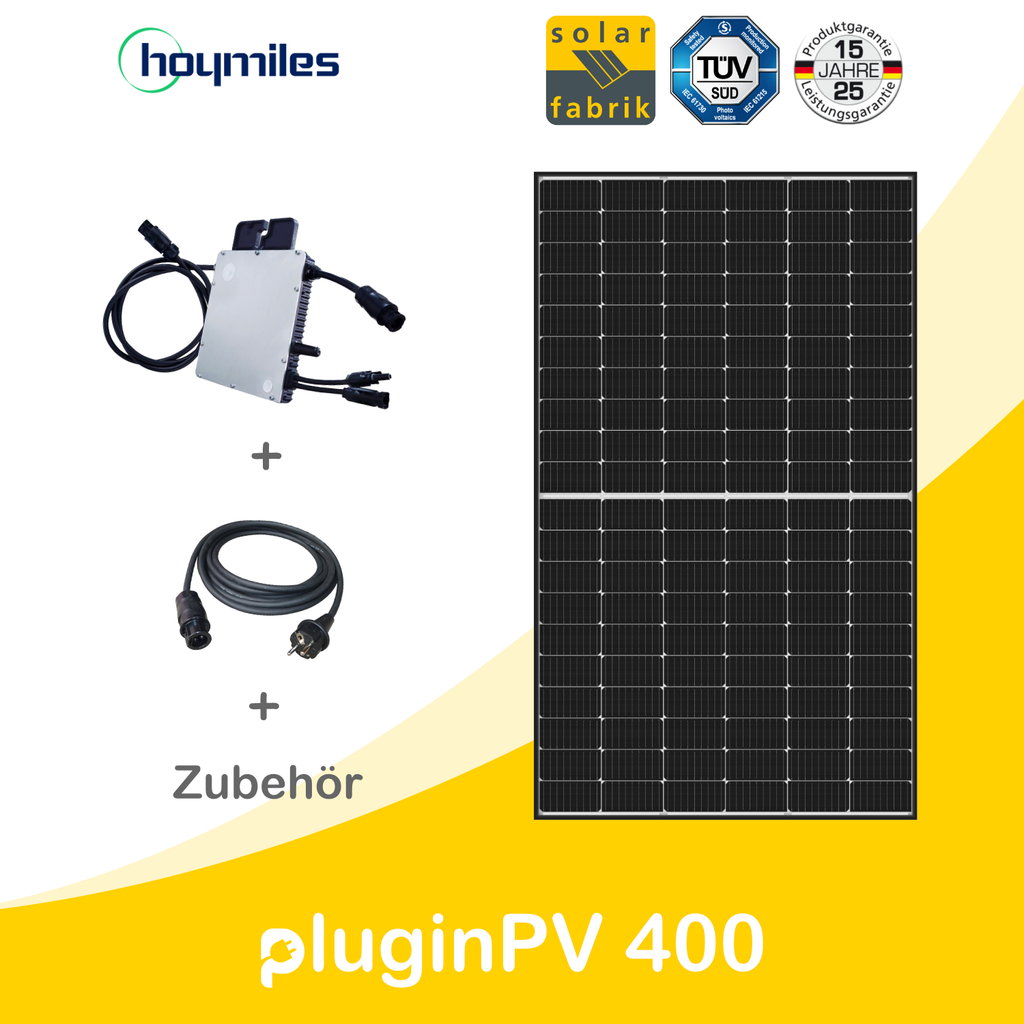

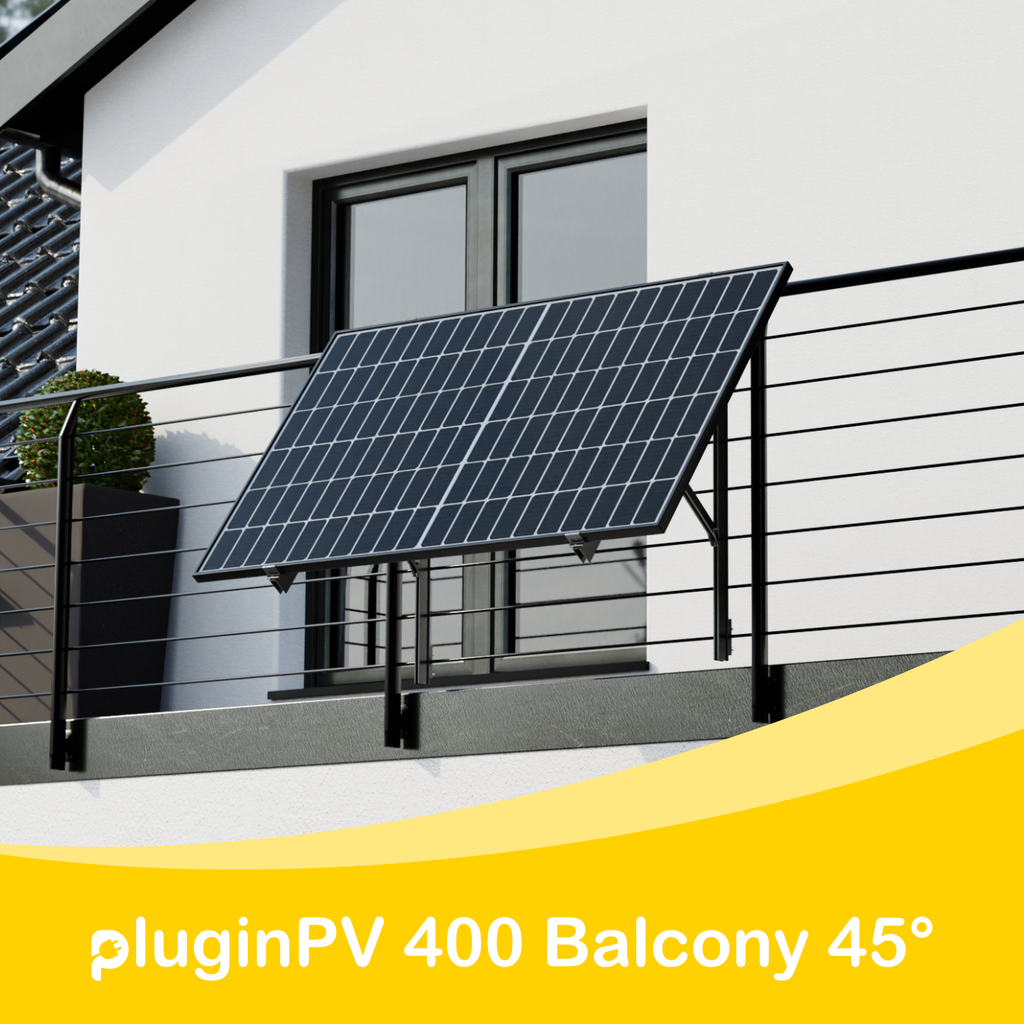

pluginPV 400 Balcony 45° ist eine Stecker-Solaranlage, inklusive einer Halterung mit Anstellwinkel für den Balkon, einem Solar Fabrik 375W S3 HC Solarmodul, einem Hoymiles HM-400 Micro-Wechselrichter und allem notwendigen Zubehör wie Solar-Verlängerungskabel, Wechselrichterbefestigung, Kabelbinder und Anschlusskabel (in verschiedenen Längen erhältlich).
Lieferumfang
Die Mini-Solaranlage für den Balkon als Komplettpaket, das alles enthält, was benötigt wird, um direkt mit der Stromproduktion zu beginnen.

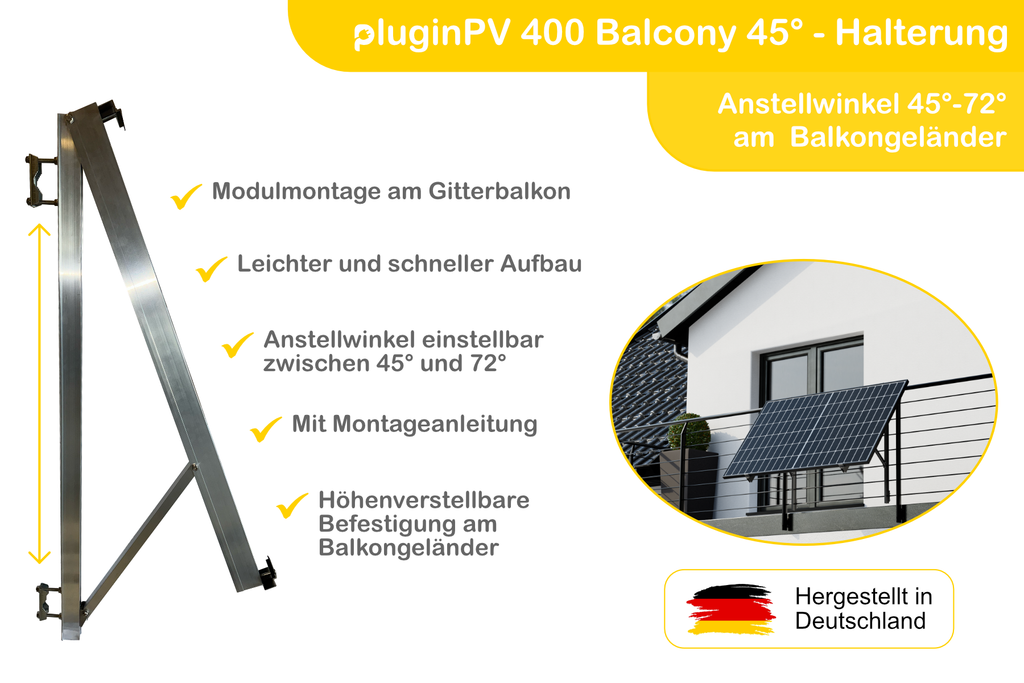

1 x Halterung mit Anstellwinkel für ein Solarmodul
Geeignet für einen Gitterbalkon oder Geländer zur Befestigung von einem Solarmodul. Der Anstellwinkel der Halterung ist variabel einstellbar zwischen 45° und 72°.
- 2 x Aufstelldreieck
- 4 x Modulrandklemmenset
- 4 x Zahnschelle-Befestigungsset
Da das Solarmodul 176 cm lang ist, sollte die gesamte Breite des Geländers ebenfalls 176 cm betragen. Ein kleiner Überstand von 10-15 cm an jeder Seite stellt aber auch kein Problem dar.

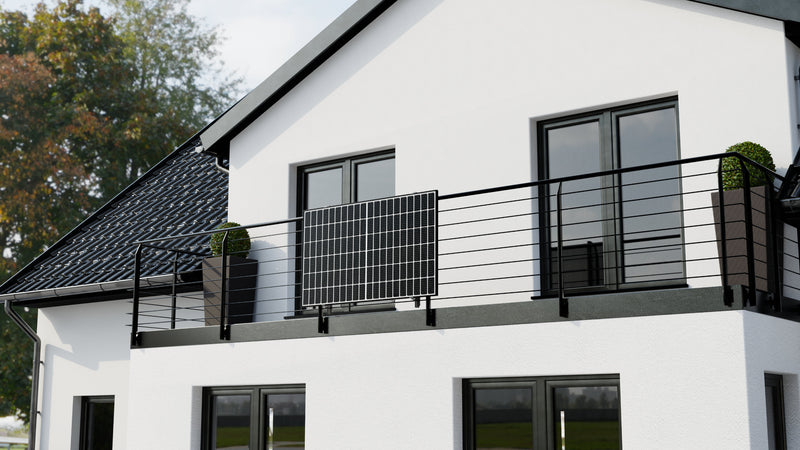

Die Halterung wird mittels Zahnschellen an den Querstreben des Balkons befestigt:
- runde Querstrebe mit maximal 48 mm Durchmesser (erweiterbar)
- eckige Querstrebe mit einer Maximalhöhe von 65 mm und Maximaltiefe 45 mm (erweiterbar).
Die Zahnschellenbefestigung kann variabel an dem Aufstelldreieck angebracht werden. Entsprechend darf der Abstand zwischen den Querstreben des Balkons bis zu 105 cm betragen.
1 x Solar Fabrik Mono S3 Halfcut Solarmodul (blackframe) mit 375 Watt Peak Modulleistung
Ein Hochleistungsmodul von dem deutschen Hersteller Solar Fabrik mit monokristalliner Halbzellen-Technologie, einem 375 Watt Peak Maximalleistung und einem ausgezeichnetem Schwachlichtverhalten. Die Solar Fabrik ist eines der ältesten Unternehmen im Bereich Photovoltaik. Seit der Übernahme im Jahr 2016 durch Christian Laibacher ist es ein familiengeführtes Geschäft aus dem Landkreis Aschaffenburg.
- 375 Watt Peak Leistung
- Modulmaße von 1755 x 1038 x 35 mm
- Gewicht von 19,5 kg
- 20,6 % Modulwirkungsgrad
- 25 Jahre Leistungsgarantie, 15 Jahre Produktgarantie
➜ Downloads: Datenblatt, Garantienachweis
1 x Micro-Wechselrichter Hoymiles HM-400
Der wohl beliebteste Wechselrichter-Hersteller für Stecker-Solaranlagen. Vielfach erprobt und zuverlässig im Betrieb. Ein sehr effizienter Wechselrichter mit einer niedrigen Anlaufspannung und einem branchenführenden Wirkungsgrad.
- 400 Watt Leistung
- Zulassung nach VDE-AR-N-4105 (Zertifikat für den NA-Schutz)
- Konzipiert für den Außeneinsatz - wasserdicht, IP67
- Standbyverbrauch < 0,05 Watt
- Wirkungsgrad von 96,70 % max
- Produktmaße von 182 x 164 x 29,5 mm
- Gewicht von 1,98 kg
- 12 Jahre Produktgarantie
➜ Downloads: Datenblatt, Bedienungsanleitung, Einheitenzertifikat, NA-Schutz, Garantienachweis
1 x AC-Anschlusskabel (optional)
Für den Anschluss des Wechselrichters an den Stromanschluss. Unsere Kabel werden in Deutschland gefertigt. Jedes Kabel wird vor Auslieferung einzeln geprüft.
- Entweder Kabel Schukostecker auf Betteri oder Wielandstecker auf Betteri zum Anschluss an eine übliche Steckdose oder Wielandsteckdose
- Wahlweise 5m, 10m oder 15m
1 x Zubehör
Unsere Komplettsets beinhalten bereits alles für den Betrieb. Einfach zusammenbauen, einstecken und Strom produzieren.
- Endkappe für den Wechselrichter zum Verschließen der Buchse
- 3 UV-beständige Kabelbinder zur Befestigung der Solarkabel am Modulrahmen
Downloads
- Bedienungsanleitung - Hoymiles HM-400
- Datenblatt - Hoymiles HM-400
- Einheitenzertifikat - Hoymiles HM-400
- NA-Schutz - Hoymiles HM-400
